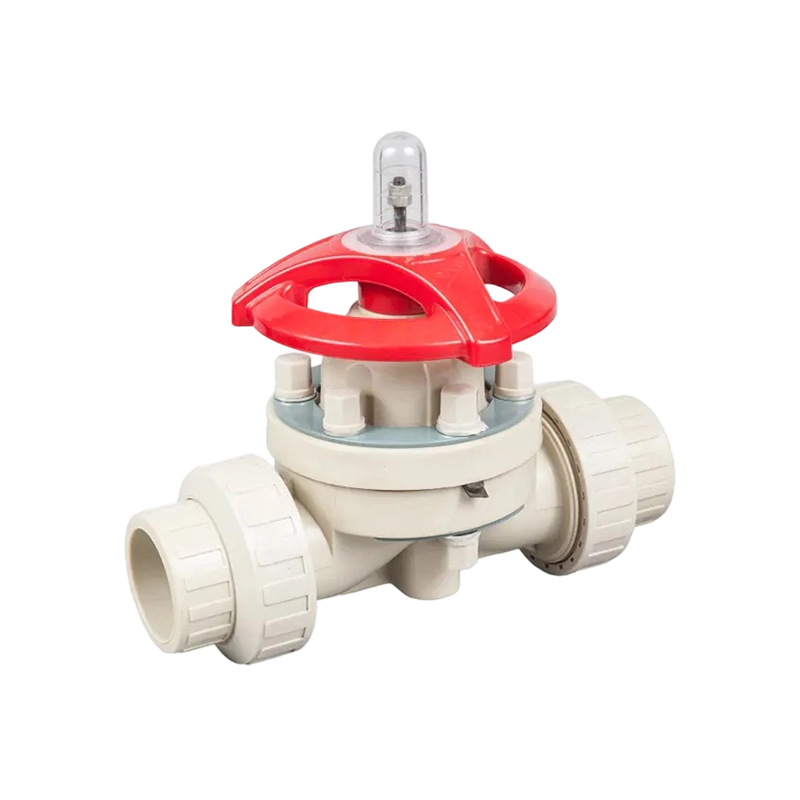

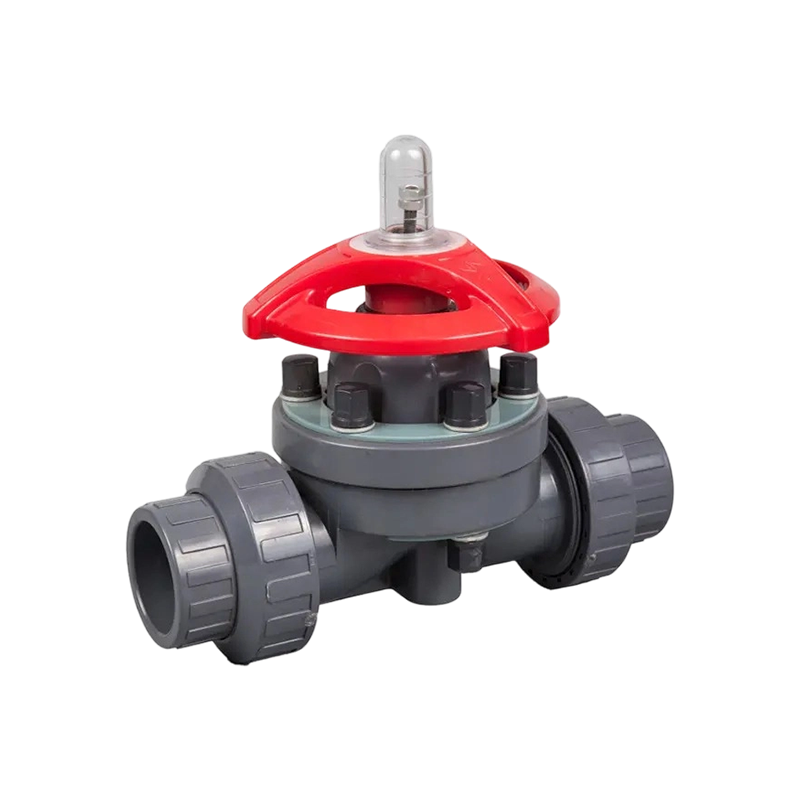

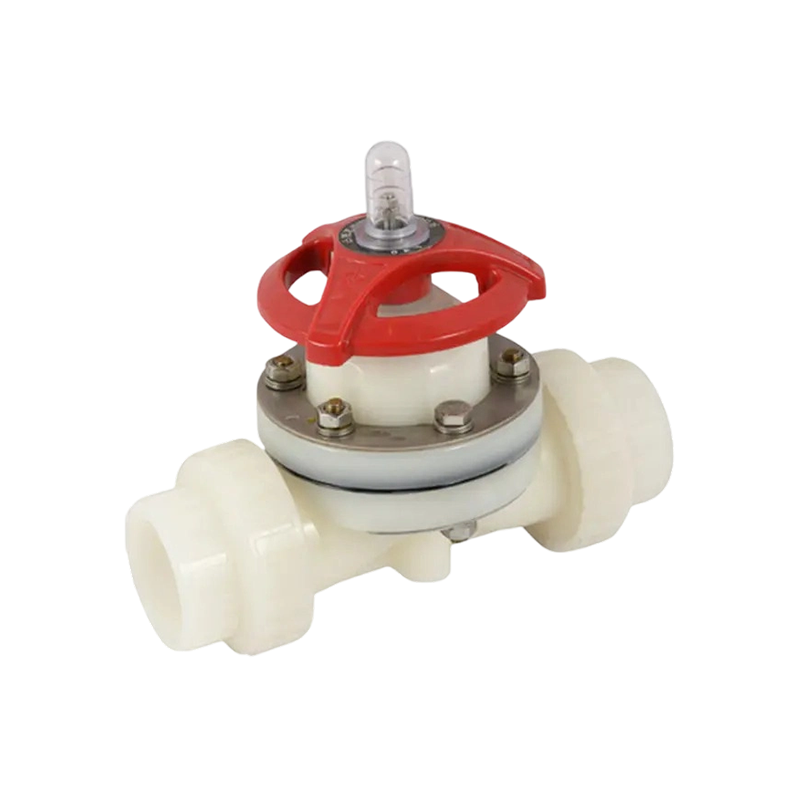

Pravé spojovací membránové ventily sdílejí stejný těsnící výkon jako standardní přírubové membránové ventily, přičemž je přidána odnímatelná spojovací přípojka na obou koncích těla ventilu, což umožňuje vyjmutí ventilu z potrubí za účelem kontroly, čištění nebo výměny bez narušení okolního potrubního systému.
Klíčové vlastnosti:
• Těsnicí výkon odpovídá výkonu přírubových membránových ventilů, podpořených stejnou konstrukcí membrány a sedla, která se používá v celé řadě membránových ventilů.
• Velká průtoková kapacita tělem ventilu podporuje procesní vedení, kde je důležitá minimalizace poklesu tlaku.
• Převlečné matice na obou koncích umožňují rychlé odpojení od potrubí, což zjednodušuje údržbu, výměnu ventilu a rekonfiguraci systému bez řezání nebo opětovného svařování potrubí.
• Kompaktní konstrukce těla snižuje celkovou instalační délku ve srovnání s alternativami s přírubou, což je užitečné v prostorově omezených skluzech a uspořádáních zařízení.
Zkušenosti z praxe v mnoha instalacích ukazují, že spojení ve stylu sjednocení jsou nejvhodnější pro menší velikosti vedení. Chyby při instalaci v továrním potrubí mohou způsobit nerovnoměrné namáhání převlečných matic, což časem vede k netěsnosti nebo poškození matice. Z tohoto důvodu se tento typ ventilu doporučuje pro velikosti do DN50, přičemž přírubové membránové ventily se doporučují pro větší jmenovité průměry, kde je namáhání spoje a mechanické zatížení větší.
Typické aplikace zahrnují ližiny zařízení, odběrná místa, laboratorní a poloprovozní procesní linky a instalace, kde je třeba pravidelně odstraňovat ventily kvůli čištění nebo kontrole. Jeho kompaktní půdorys a odnímatelný design z něj činí praktickou volbu pro výrobce zařízení OEM a zpracovatele procesních skluzů, kteří pracují ve stísněném prostoru a rozpočtových omezeních, přičemž stále poskytuje stejnou odolnost proti korozi a přesné řízení průtoku, jaké lze nalézt u celé řady membránových ventilů.
