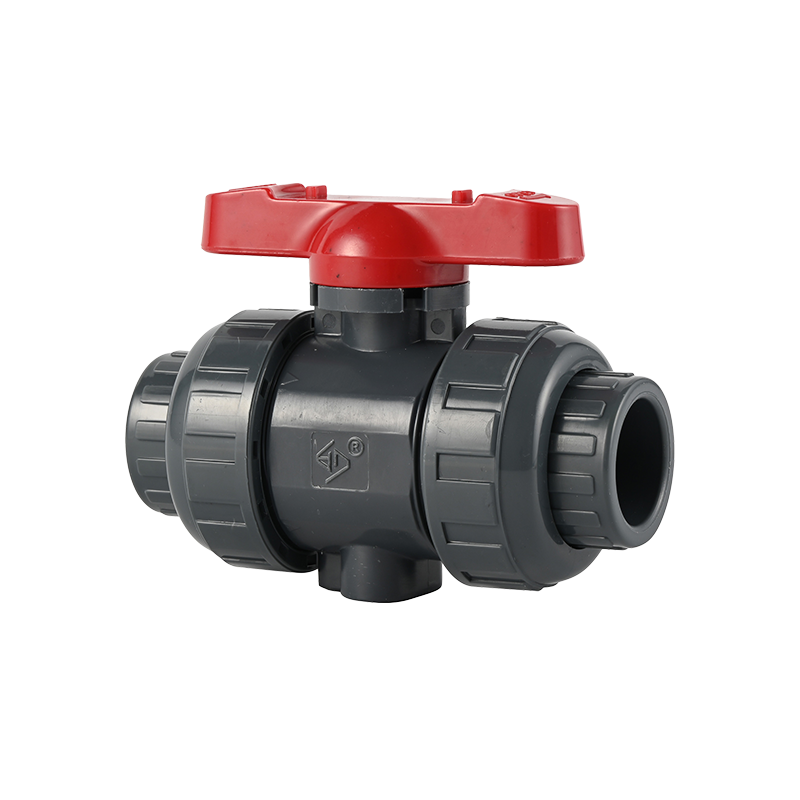

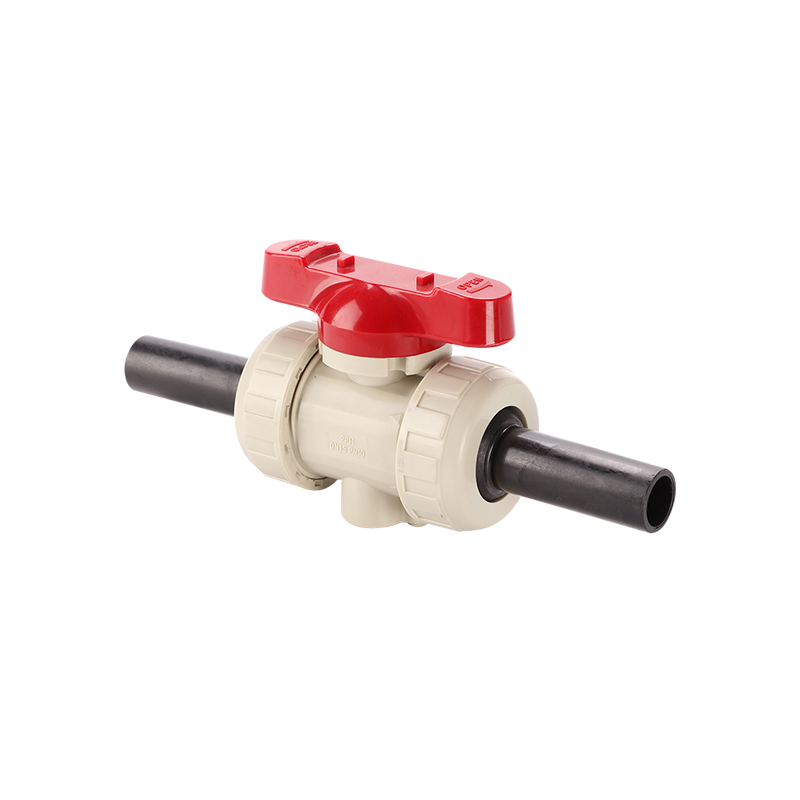

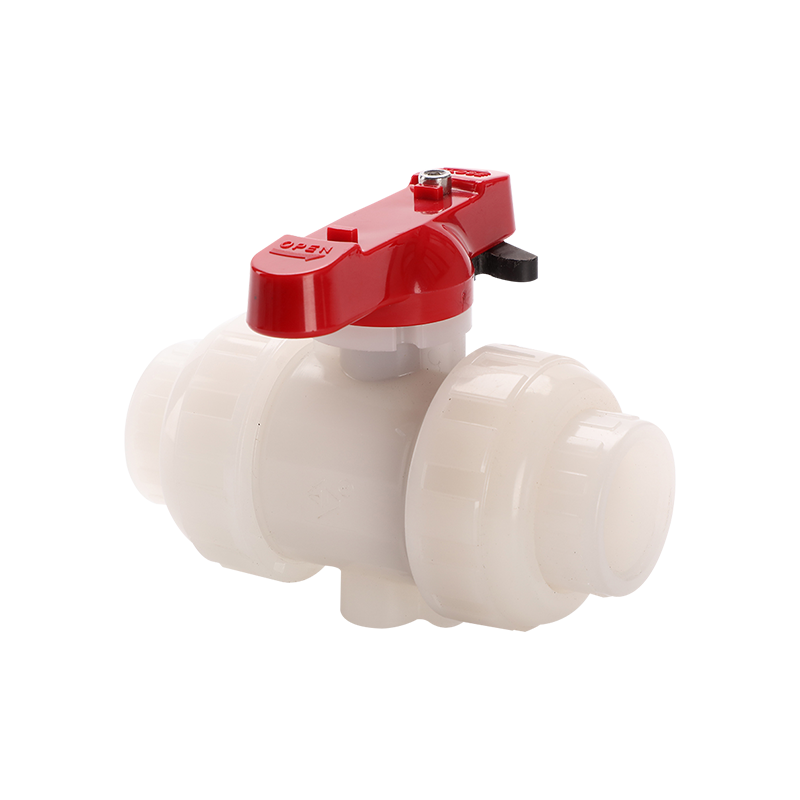

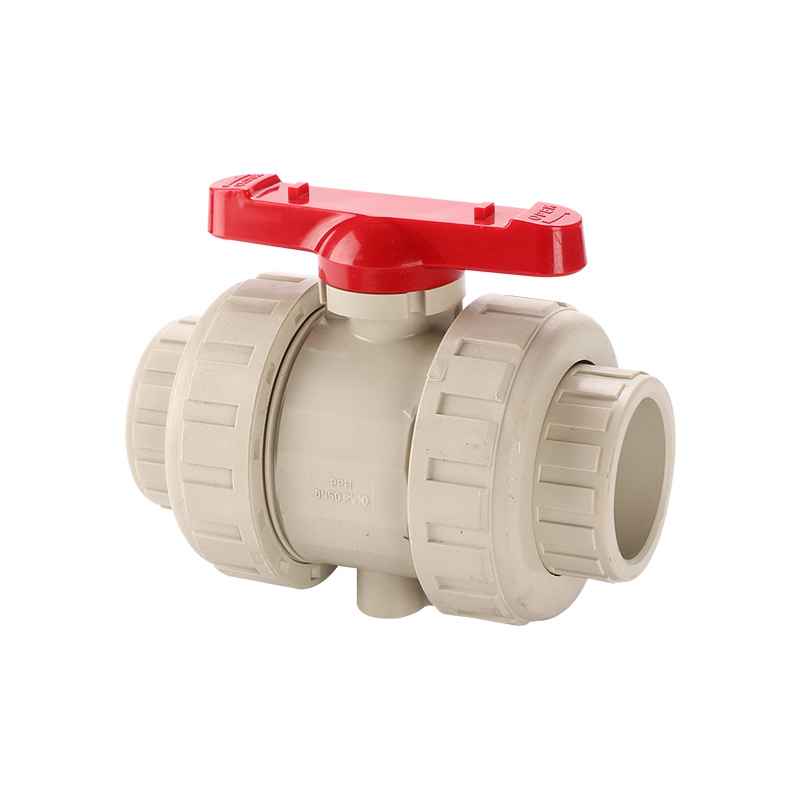

Na zakázku Skutečný kulový ventil Dodavatelé, OEM/ODM továrna

Plný otvor, silnější tloušťka stěny, jmenovitý tlak do PN16 (UPVC, CPVC, PVDF)
Uzamykací zařízení (volitelně), zámek rukojeti lze provést úplným otevřením (zavřením).
DN15-50 pro plný vakuový provoz.
Délka ventilu přesahuje konstrukční požadavky HG-xx. Delší cívka má silnější kuličku tlustší PTFE těsnění, silnější vnitřní zátkou a závitem.
lze snadno převést z manuálního na automatický bez výměny těla.
Nový spodní stojan s otvorem pro vložku umožňuje zajištění ventilu na stole nebo panelu pouze vložením kovové vložky.
Odstranění rukojeti a umístění zvednutých výstupků do držáku umožňuje snadnou demontáž ventilu.
Stávající případy ukazují, že v důsledku faktorů, jako jsou chyby při instalaci v továrních potrubích, je snadné způsobit přetažení převlečné matice a její netěsnost nebo dokonce poškození. Proto se nedoporučuje používat ventil se spojovací konstrukcí šroubení nad DN50.

Ne.

Díly

Materiály

Klouby

PPH, UPVC, CPVC, PVDF, FRPP, PE

Převlečná matice

PPH, UPVC, CPVC, PVDF, FRPP

Tělo

PPH, UPVC, CPVC, PVDF, FRPP

Těsnění sedadla

EPDM/FPM/FFKM PTFE

Míč

PPH, UPVC, CPVC, PVDF, FRPP

Vnitřní zástrčka

PPH, UPVC, CPVC, PVDF, FRPP

Stopka

PPH, UPVC, CPVC, PVDF, FRPP

Rukojeť

ABS, PPG

Stopka O-ring

EPDM, FPM, FFKM

O-kroužek

EPDM, FPM, FFKM

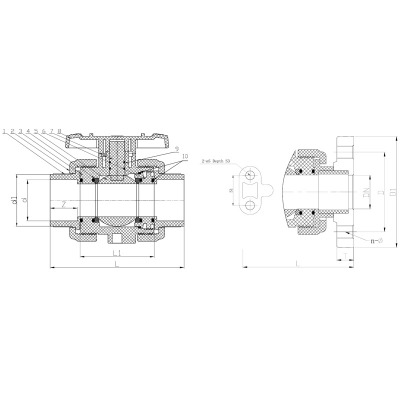

Tabulka rozměrů (mm)

HG/DIN

DN	L1	konec zásuvky					Konec svařovaný na tupo
		UPVC, CPVC			PPH, PVDF (svařované)		PE, PPH
		d	Z	L #	d	L #	d1	d	L
									Krátký	Dlouhé
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	Konec závitu		Přírubový konec
				d	L (#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7,3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7,3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7,3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	konec zásuvky
					UPVC, CPVC				PPH, PVDF (svařované)
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7,3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7,3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7,3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Konec závitu			Přírubový konec
	d		L (#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Skutečné kulové ventily spojují průtokovou cestu s plným průměrem s odnímatelným připojením spojky na obou koncích, což rostlinám poskytuje ventil, který poskytuje vysoký tlakový výkon a přitom se snadno udržuje nebo odstraňuje z potrubí.

Klíčové vlastnosti:
• Konstrukce s plným otvorem se silnější tloušťkou stěny podporuje jmenovité hodnoty tlaku až PN16 v materiálech UPVC, CPVC a PVDF.
• Volitelné uzamykací zařízení zajišťuje rukojeť v plně otevřené nebo plně zavřené poloze pro provozní bezpečnost a postupy zablokování.
• Velikosti DN15-50 jsou dimenzovány pro plný vakuový provoz a rozšiřují vhodnost pro podtlakové aplikace.
• Délka těla přesahuje požadavky na konstrukci standardu HG, což umožňuje silnější kuličku, silnější těsnění PTFE a silnější vnitřní čep a závit pro delší životnost.
• Ventil lze přeměnit z ručního na automatické (pneumatické nebo elektrické) ovládání bez výměny tělesa, což chrání počáteční investici do instalace, protože se potřeby automatizace vyvíjejí.
• Spodní stojan s otvorem pro vložku umožňuje připevnění ventilu k pracovnímu stolu nebo panelu pouze pomocí kovové vložky bez dalších držáků.
• Odstranění rukojeti a umístění zvednutých patek do nosiče umožňuje rychlou a snadnou demontáž pro údržbu.

Zkušenosti z praxe ukazují, že chyby při instalaci do továrního potrubí mohou způsobit nerovnoměrné namáhání převlečných matic, což vede k netěsnosti nebo poškození matic v průběhu času u větších velikostí. Z tohoto důvodu se styl připojení šroubením doporučuje pro použití až do DN50, s většími průměry lépe vyhovují konstrukce s přírubovými kulovými ventily.

Typické aplikace zahrnují procesní ližiny, systémy pro úpravu vody, vakuové potrubí a instalace, které mohou být později automatizovány, což z tohoto ventilu činí flexibilní volbu pro inženýry, kteří chtějí možnost upgradovat způsoby ovládání bez předělání potrubí.

Uzamykací rukojeť
Koncový spínač – kulový ventil
Prodloužení vřetene – kulové ventily
Odvzdušněná koule – kulový ventil
HDPE konec
Vodivý polypropylenový materiál

Q: Jaké certifikace a záruky nabízíte?

Certifikováno podle ISO 9001, ISO 14001, ISO 45001 a China TS licence. 100% tlakově testováno před odesláním, splňující normu ISO 5208 Grade A na únik. Záruka: 12 měsíců od data odeslání.

Q: Přijímáte objednávky OEM? Co je MOQ?

Ano. Možnost přizpůsobení pro materiál těla, těsnění, barvu, logo a balení. MOQ pro standardní produkty je obvykle 10-50 kusů; malé zkušební objednávky vítány. Dodací lhůta: 15-30 dní.

Q: Pro jaká média jsou plastové ventily Baodi vhodné?

V závislosti na materiálu: UPVC pro vodu a slabé kyseliny/zásady (0-60℃); CPVC pro horké kyseliny a chlor-alkálie (0-93℃); PVDF pro silné kyseliny, vysoce čisté chemikálie a rozpouštědla (-20-120℃). K dispozici je bezplatné poradenství při výběru.
