Jak automatický kulový ventil zlepšuje řízení průmyslového průtoku?

Průmyslové potrubní systémy stále více spoléhají na dálkové ovládání, procesní blokování a automatické vypínání. Ventily mohou být instalovány v korozivních oblastech, vyvýšených potrubních regálech, uzavřených zařízeních nebo místech, která jsou pro obsluhu obtížně dostupná. Za těchto podmínek je an Automatický kulový ventil poskytuje praktické ovládání průtoku kombinací čtvrtotáčkového kulového ventilu s elektrickým, pneumatickým nebo hydraulickým pohonem.

Vnitřní koule obsahuje průchod, který je zarovnán s potrubím, když je ventil otevřený. Po otočení přibližně o 90 stupňů pevná strana koule blokuje průtok. Tento krátký pohyb umožňuje automatickému kulovému ventilu pracovat rychle při zachování kompaktní struktury.

Materiálová kompatibilita je zvláště důležitá v chemických systémech a systémech na úpravu vody. Společnost Ningbo Baodi Plastic Valve Co., Ltd. má svůj původ v roce 1979 a je jedním z prvních podniků v Číně zabývajících se vývojem průmyslových plastových ventilů. Jeho dlouhá výrobní historie poskytuje zkušenosti s přizpůsobením termoplastických těles ventilů, sedel, těsnění a potrubních součástí s korozivními průmyslovými médii.

Co je automatický kulový ventil?

Automatický kulový ventil se skládá z těla kulového ventilu, koule, sedel ventilu, vřetene, pohonu, montážní konzoly a ovládacího příslušenství. Pohon přijímá příkaz z řídicího systému a převádí elektrickou energii, stlačený vzduch nebo hydraulický tlak na rotační pohyb.

Když pohon otáčí dříkem, kulička se otáčí uvnitř těla ventilu. Ventil dosáhne otevřené polohy, když se průchod koule vyrovná s potrubím. Do uzavřené polohy se dostane, když se průchod otáčí směrem od průtokové dráhy.

Dálková izolace potrubí: Ventil se může otevřít nebo zavřít, aniž by obsluha musela dosáhnout místa instalace.

Nouzové vypínání kapaliny: Řídicí systém může zavřít ventil, když je zjištěn abnormální tlak, netěsnost nebo porucha zařízení.

Řízení dávkového přenosu: Automatický kulový ventil může koordinovat přenos kapaliny podle načasování výroby, hladiny v nádrži nebo měřeného průtoku.

Plnění a vypouštění nádrže: Ventil může reagovat na signály vysoké a nízké úrovně pro řízení vstupu nebo vypouštění tekutiny.

Automatické přepínání průtoku: Vícecestné konstrukce mohou nasměrovat médium mezi různá potrubí, nádrže nebo zpracovatelská zařízení.

Blokování čerpadla a zařízení: Pozici ventilu lze propojit s logikou spuštění a zastavení čerpadla, což pomáhá zabránit provozu zařízení s nesprávnou cestou průtoku.

Automatický ventil poskytuje funkce, které manuální ventil nemůže nabídnout bez obsluhy. Může vrátit zpětnou vazbu o poloze, reagovat na senzory a přesunout se do definované polohy během výpadku sítě.

Společnost Ningbo Baodi Plastic Valve Co., Ltd. vynalezla jednodílný přírubový kulový ventil v roce 1992. Tato integrovaná struktura se později široce používala v chemickém průmyslu. Jeho vývoj odráží, jak lze konstrukci kulového ventilu přizpůsobit tak, aby zmenšila spoje těla a podpořila spolehlivou kontrolu kapalin v korozivních potrubních systémech.

Jak funguje automatický kulový ventil?

Otevírací sekvence

Proces otevírání začíná, když ovladač vyšle příkaz do akčního členu. Elektrický pohon napájí svůj motor, zatímco pneumatický pohon přijímá stlačený vzduch přes solenoidový ventil.

Výstupní hřídel pohonu otáčí spojkou a vřetenem ventilu. Kulička se poté otočí ze zavřené polohy do otevřené polohy. Když se vnitřní průchod zarovná s potrubím, ventil dosáhne úplného otevření.

Koncový spínač nebo vnitřní snímač polohy zastaví pohon ve správném bodě. Pohon pak může poslat signál o otevřené poloze zpět do řídicího systému.

Závěrečná sekvence

Při zavírání se pohon otáčí v opačném směru. Průchod kuličky se pohybuje směrem od potrubí a pevný povrch kuličky blokuje průtok.

Sedla ventilů zůstávají v kontaktu s koulí a tvoří uzavírací těsnění. Jakmile je dosaženo plně zavřené polohy, koncový spínač zavření zastaví pohon a vyšle signál polohy.

Přesné vyrovnání koule, vřetene a sedla ovlivňuje jak těsnicí výkon, tak požadovaný krouticí moment. Společnost Ningbo Baodi Plastic Valve Co., Ltd. navrhuje a vyrábí průmyslové plastové ventily již více než čtyři desetiletí. Přesnost lisování a stabilní rozměry součástí jsou důležité pro konzistentní automatický provoz.

Proč je čtvrtotáčkový provoz užitečný

Čtvrtotáčkový mechanismus vyžaduje menší dráhu než mnoho konstrukcí ventilů s lineárním pohybem. Krátký ovládací pohyb podporuje rychlé otevření, kompaktní instalaci pohonu a přímou detekci polohy.

Omezený počet součástí mechanické převodovky může také zjednodušit údržbu. Díky těmto vlastnostem je automatický kulový ventil vhodný pro nouzové uzavření, automatický přenos a opakované přepínání procesů.

Rychlý provoz musí být stále pečlivě kontrolován. Příliš rychlé uzavření velkého ventilu může způsobit tlakový ráz nebo vodní ráz v dlouhých potrubích. Rychlost pohonu by proto měla odpovídat délce potrubí, rychlosti kapaliny a požadavkům procesu.

Řízení polohy

Pohon on-off pohybuje ventilem mezi plně otevřenou a plně uzavřenou polohou. Modulační akční člen se může zastavit v meziúhlech podle řídicího signálu.

Kulové kohouty jsou určeny především k uzavírání. Když kulička zůstane částečně otevřená, může se kolem okraje vnitřního průchodu vyvinout vysoká místní rychlost. Nepřetržité škrcení by proto mělo být pečlivě vyhodnoceno.

Hlavní součásti automatického kulového ventilu

Tělo ventilu

Tělo ventilu obsahuje kouli, sedlo a vřeteno a zajišťuje připojení potrubí. Běžné konstrukce zahrnují jednodílné, dvoudílné, třídílné, spojovací a přírubové konstrukce.

Materiál těla určuje základní rozsah tlaku, teploty a chemické odolnosti. Termoplastické tělo může zahrnovat PVC, CPVC, PP a PVDF.

Ningbo Baodi Plastic Valve Co., Ltd. rozšířila v roce 2006 svůj sortiment o průmyslové plastové trubky a tvarovky. To umožňuje zvolit automatický kulový ventil jako součást koordinovaného termoplastického potrubního systému spíše než jako izolovanou součást.

Míč

Koule je centrálním prvkem regulace průtoku. Jeho vnitřní průchod může být plný port, redukovaný port, L-port nebo T-port.

Míč roundness and surface quality directly affect seat contact. Scratches, deformation or chemical attack can increase operating torque and cause internal leakage.

Sedla ventilů

Sedla podpírají kouli a tvoří primární vnitřní těsnění. Tření sedla je hlavní částí točivého momentu potřebného pro spuštění a otáčení ventilu.

Výkon sedadla může být ovlivněn teplotou, chemickým bobtnáním, tlakovým rozdílem, dlouhým obdobím bez provozu, pevnými částicemi a opakovaným cyklováním.

Stopka

Vřeteno přenáší moment ovladače na kouli. Musí odolat momentu odtržení, momentu chodu a momentu konečného dosednutí.

Vhodná konstrukce dříku může zahrnovat konstrukci proti profouknutí a vnější těsnicí uspořádání. Správné vyrovnání představce je také důležité, protože boční zatížení může zvýšit tření a opotřebení.

Pohon a montážní sestava

Pohon vytváří točivý moment. Držák a spojka jej spojují s dříkem ventilu.

Spojka, vřeteno a výstupní hřídel pohonu musí zůstat vyrovnány. Nesprávná montáž může způsobit nerovnoměrné zatížení, opotřebení spojky, nadměrné tření nebo nedosažení požadované polohy ventilu.

Ningbo Baodi Plastic Valve Co., Ltd. nabízí širokou škálu průmyslových termoplastických ventilů a potrubních komponentů, které uživatelům umožňují koordinovat strukturu těla, typ připojení a uspořádání pohonu podle aktuálního potrubního systému.

Elektrický, pneumatický a hydraulický automatický kulový ventil

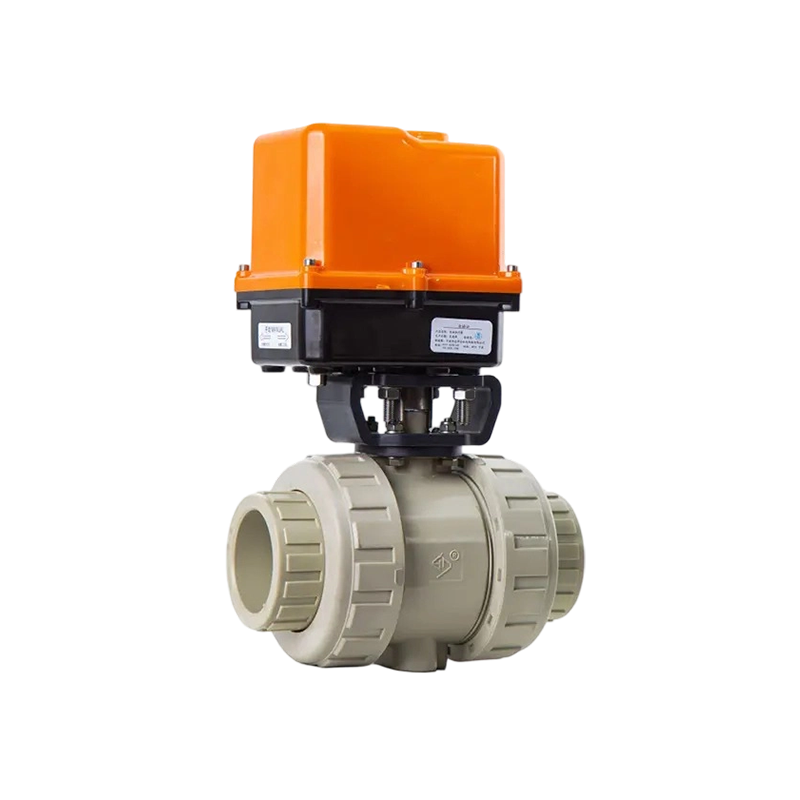

Elektrický automatický kulový ventil

Elektrický Automatický kulový ventil používá motor a redukční převod k otáčení dříku ventilu. Obvykle se volí tam, kde není k dispozici stlačený vzduch.

Elektrické pohony mohou přijímat digitální, analogové nebo komunikační signály. Mohou také zahrnovat ruční ovládání, indikátory polohy a vnitřní ochranu proti přetížení.

Při výběru je třeba vzít v úvahu napájecí napětí, provozní rychlost, pracovní cyklus, výstupní krouticí moment, ochranu životního prostředí, řídicí signál a nárůst teploty motoru.

Pneumatický automatický kulový ventil

Pneumatický automatický kulový ventil používá stlačený vzduch k pohybu pístů uvnitř mechanismu ozubeného hřebenu a pastorku nebo třmenu.

Pneumatické pohony fungují rychle a jsou vhodné pro časté cyklování. Mohou používat dvojčinnou strukturu nebo strukturu s vratnou pružinou.

Přívod vzduchu by měl být čistý, suchý a udržován na požadovaném tlaku. Vlhkost, částice a nestabilní tlak mohou ovlivnit elektromagnetický ventil, těsnění pohonu a provozní rychlost.

Hydraulický automatický kulový ventil

Hydraulický pohon využívá stlačenou kapalinu k vytvoření vysokého točivého momentu. Může být použit pro velké ventily, vysoký diferenční tlak nebo specializované aplikace pro velké zatížení.

Hydraulický systém vyžaduje pohonnou jednotku, vedení kapaliny, těsnění a běžnou údržbu kapaliny. Přidaná složitost systému obecně omezuje hydraulické ovládání na aplikace, kde je nutný vysoký točivý moment.

Porovnání typů pohonu

Ningbo Baodi Plastic Valve Co., Ltd. dodává průmyslové termoplastické výrobky zákazníkům ve více než 60 zemích. Rozmanitost aplikací ukazuje, že výběr pohonu by měl být založen na dostupných utilitách, požadovaných otáčkách, provozní frekvenci a požadavcích na bezpečnost při selhání, spíše než na samotné velikosti ventilu.

On-Off a modulační automatický kulový ventil

Ovládání On-Off

Automatický kulový ventil on-off se pohybuje mezi plně otevřenou a plně uzavřenou polohou. Používá se pro izolaci potrubí, plnění nádrží, vypouštění, dávkový přenos a nouzové uzavření.

Řídicí systém normálně potvrzuje dokončení pomocí otevřených a uzavřených koncových spínačů. Jasná zpětná vazba polohy pomáhá zabránit provozu čerpadel nebo procesního zařízení před tím, než bude vytvořena správná dráha průtoku.

Modulační ovládání

Modulační automatický kulový ventil se může zastavit v meziúhlech podle analogového nebo digitálního příkazu. Lze jej použít pro hrubou regulaci průtoku, tlaku nebo hladiny kapaliny.

Polohovací modul porovnává požadovaný úhel se skutečnou polohou ventilu a podle toho nastavuje pohon.

Vztah mezi úhlem koule a průtokem není zcela lineární. Skutečná regulační charakteristika se také mění s tlakovým rozdílem, tvarem portu a výstupním odporem.

Omezení částečného otevření

Při malých úhlech otevření se rychlost tekutiny soustředí kolem okraje kuličkového průchodu. Dlouhodobé částečné otevření může způsobit erozi sedla, hluk, vibrace, kavitaci, nerovnoměrné opotřebení koule a snížený výkon vypínání.

Modulační provoz by proto měl být hodnocen podle konstrukce ventilu, pracovního úhlu, tlakové ztráty a požadované přesnosti regulace.

Automatický kulový ventil s plným a redukovaným portem

Plný design portu

Automatický kulový ventil s plným portem má vnitřní průchod blízko vnitřního průměru připojeného potrubí. Poskytuje vysokou průtokovou kapacitu a relativně nízkou tlakovou ztrátu.

Tato konstrukce je užitečná pro systémy s vysokým průtokem, kapaliny obsahující omezené suspendované pevné látky a potrubí, která vyžadují méně omezený průchod.

Snížený design portu

Redukovaný vstupní ventil má vnitřní otvor menší než připojené potrubí. Těleso může být kompaktnější, ale menší průchod zvyšuje rychlost tekutiny a ztrátu tlaku.

Porovnání designu portů

V chemických aplikacích zahrnujících krystalizaci nebo suspendované částice může méně omezený průchod struktury plného portu snížit akumulaci. Ningbo Baodi Plastic Valve Co., Ltd. má rozsáhlé zkušenosti s průmyslovým chemickým potrubím, kde vnitřní geometrie může ovlivnit dlouhodobou spolehlivost ventilu.

Dvoucestný a vícecestný automatický kulový ventil

Dvoucestný automatický kulový ventil

Dvoucestný ventil má jeden vstup a jeden výstup. Používá se především pro otevírání, uzavírání a izolování přímého potrubí.

Jeho řídicí logika je poměrně jednoduchá, protože ventil má normálně pouze plně otevřenou a plně uzavřenou polohu.

Třícestný automatický kulový ventil

Třícestný automatický kulový ventil může odklánět, směšovat nebo přepínat průtok mezi několika potrubími. Vnitřní kuličkový průchod má obvykle tvar L nebo T.

L-Port Ball

Kulička L-port obvykle spojuje dva ze tří dostupných portů. Je vhodný pro přepínání průtoku z jednoho výstupního potrubí do druhého.

Požadovaná průtoková dráha by měla být identifikována před výběrem směru otáčení pohonu a poloh zastavení.

T-Port Ball

Kulička T-port může spojovat několik portů v různých kombinacích. Může být použit pro směšování, bypass nebo vícesměrnou distribuci.

Ovládací program musí odpovídat skutečnému průchodu míče. Během uvádění do provozu by měla být každá přikázaná poloha testována proti skutečné trase toku.

Požadavky na vícecestný výběr

Uspořádání přístavu: Potvrďte, které připojení slouží jako vstup a které připojení slouží jako výstup.

Míč passage shape: Určete, zda proces vyžaduje konfiguraci L-port nebo T-port.

Úhel otočení: Pohon může vyžadovat pohyb o 90 stupňů nebo 180 stupňů.

Zastavovací pozice: Každá mezipoloha musí odpovídat definované trase toku.

Zpětná vazba na pozici: Zobrazená poloha ventilu by měla přesně reprezentovat vnitřní orientaci kuličky.

Bezpečný provoz

Automatický kulový ventil uzavřený při selhání

Automatický kulový ventil zavřený při selhání se po ztrátě vzduchu nebo řídicího výkonu přesune do zavřené polohy.

Toto uspořádání se běžně používá pro nebezpečné chemikálie, dávkovací linky a systémy, kde je zastavení průtoku bezpečnější podmínkou.

Automatický kulový ventil při selhání

Ventil otevřený při selhání se po výpadku sítě přesune do otevřené polohy nebo v ní zůstane.

Toto uspořádání lze zvolit pro chladicí vodu, nouzovou cirkulaci nebo systémy ochrany zařízení, kde je nutné udržovat průtok.

Automatický kulový ventil Fail-in-Place

Pokud dojde ke ztrátě energie nebo vzduchu, konstrukce se selháním na místě zůstává blízko své poslední polohy. Tímto způsobem mohou pracovat dvojčinné pneumatické pohony a některé elektrické pohony.

Porovnání designu bezpečného proti selhání

Zavřená poloha není automaticky nejbezpečnější volbou. Správná poloha poruchy závisí na rizicích procesu, ochraně čerpadla, požadavcích na chlazení, potřebách odvodnění a rizicích pro životní prostředí.

Požadavky na krouticí moment a dimenzování pohonu

Odtrhávací točivý moment

Odtrhávací moment je síla potřebná k zahájení pohybu míče ze stacionární polohy.

Může být vyšší poté, co ventil zůstal delší dobu nepoužívaný kvůli adhezi sedla, chemickým usazeninám nebo zvýšenému tření těsnění.

Kroutící moment

Když se koule pohybuje středem své dráhy, je vyžadován krouticí moment.

Je ovlivněna tlakovým rozdílem, materiálem sedla, viskozitou kapaliny a třením vřetena a těsnění.

Koncový točivý moment

Když koule dosáhne své konečné uzavřené polohy a přitlačí se k sedlům, je zapotřebí koncový krouticí moment.

Úzce souvisí s požadovaným vypínacím výkonem a stavem sedla.

Faktory ovlivňující točivý moment

Průměr ventilu: Větší ventily obecně vyžadují větší krouticí moment.

Maximální diferenční tlak: Vyšší tlak přes míč zvyšuje zatížení sedadel.

Materiál sedáku: Tvrdost sedla, tření a chemické bobtnání ovlivňují pohyb ventilu.

Provozní teplota: Změny teploty mohou změnit rozměry sedla a mechanické vlastnosti.

Střední viskozita: Husté kapaliny mohou zvýšit odpor během otáčení.

Krystalizace a usazeniny: Nahromadění materiálu může bránit míči nebo zvýšit tření sedla.

Dlouhodobá nečinnost: Ventil ponechaný v jedné poloze může vyžadovat vyšší moment rozpojení.

Bezpečnostní rezerva pohonu

Pohon by měl poskytovat větší krouticí moment, než je vypočtený maximální požadavek ventilu. Marže by měla zohledňovat teplotní výkyvy, stárnutí, usazeniny a kolísání tlaku dodávky.

Poddimenzovaný pohon se může zastavit dříve, než ventil dosáhne požadované polohy. Příliš velký pohon může poškodit vřeteno, spojku nebo sedla ventilů.

Ningbo Baodi Plastic Valve Co., Ltd. uplatňuje desetiletí zkušeností s výrobou ventilů na průmyslové termoplastické produkty. V automatizovaných systémech pomáhají stabilní rozměry ventilů a konzistentní komprese sedla snížit neočekávané změny v provozním točivém momentu.

Tělo ventilu, Seat and Seal Materials

Tělo ventilu z PVC

PVC se běžně používá pro vodu o okolní teplotě a vybrané chemické systémy. Poskytuje odolnost vůči mnoha kyselinám, zásadám a solným roztokům.

Jeho přípustný tlak klesá s rostoucí teplotou.

Těleso ventilu CPVC

CPVC poskytuje lepší teplotní odolnost ve srovnání se standardním PVC. Ningbo Baodi Plastic Valve Co., Ltd. byla jedním z prvních domácích podniků, které používaly CPVC na potrubní ventily průmyslové třídy.

Automatický kulový ventil CPVC lze použít ve vybraných chemických a vodních systémech se zvýšenou teplotou, pokud jsou sedla a těsnění také kompatibilní.

Těleso ventilu PP

PP je vhodný pro mnoho kyselin, alkalických kapalin a systémů odpadních vod. Je lehký a odolný proti korozi, ale jeho tlaková schopnost se mění s teplotou.

Tělo ventilu PVDF

PVDF je vybrán pro mnoho agresivních chemikálií a aplikací s vyšší čistotou. Kompatibilita by měla být ještě potvrzena pro přesnou chemickou koncentraci a provozní teplotu.

Porovnání materiálu sedla a těsnění

Výběr materiálu musí pokrývat celý automatický kulový ventil. Tělo, koule, sedla, vřeteno a těsnění mohou mít různá chemická a teplotní omezení.

Řídicí signály a zpětná vazba polohy

Digitální signál zapnuto-vypnuto

Digitální signál přikáže automatickému kulovému ventilu, aby se přesunul do plně otevřené nebo plně uzavřené polohy. Tato metoda je vhodná pro jednoduchou izolaci, ovládání nádrže a blokování zařízení.

Analogový řídicí signál

Analogový signál umožňuje modulačnímu aktuátoru umístit kouli v různých úhlech. Pohon vyžaduje řídicí modul a zpětnou vazbu polohy ventilu.

Zpětná vazba limitního spínače

Koncové spínače potvrzují plně otevřenou a plně uzavřenou polohu. Řídicí systém může tyto informace použít k povolení provozu čerpadla, potvrzení výběru průtokové cesty nebo generování alarmu.

Nepřetržitá zpětná vazba polohy

Vysílač polohy hlásí skutečný úhel ventilu v celém provozním rozsahu. To je užitečné pro modulované řízení a vzdálenou diagnostiku.

Ruční ovládání

Některé elektrické pohony obsahují ruční kolo, zatímco pneumatické pohony mohou obsahovat ruční ovládací zařízení.

Před ručním ovládáním by mělo být odpojeno automatické napájení nebo přívod vzduchu, aby se zabránilo neočekávanému pohybu pohonu.

Certifikáty ISO 9001, ISO 14001 a ISO 45001 získané společností Ningbo Baodi Plastic Valve Co., Ltd. odrážejí řízenou výrobu, systémy ochrany životního prostředí a bezpečnosti práce. Po instalaci jsou nezbytné provozní kabely, kalibrace zpětné vazby a testování blokování.

Důležité specifikace automatického kulového ventilu

Nominální velikost

Velikost ventilu by měla odpovídat požadovanému průtoku spíše než pouze připojení potrubí. Průměr otvoru a vnitřní struktura také ovlivňují aktuální průtokovou kapacitu.

Hodnocení tlaku

Jmenovitý tlak musí pokrývat normální tlak, maximální tlak a tlakové rázy. Jmenovité tlaky termoplastů se obvykle snižují s rostoucí teplotou.

Provozní teplota

Provozní rozsah je omezen tělesem ventilu, sedlem, těsněním a prostředím pohonu.

Vysoká teplota může změkčit sedla ventilů, zvýšit tření a snížit přípustný tlak plastového tělesa ventilu.

Výstupní moment pohonu

Pohon musí poskytovat dostatečný krouticí moment při aktuálním napájecím napětí nebo tlaku vzduchu. Zvolený výstup by měl pokrývat požadavky na odtržení, chod a uzavření.

Doba cyklu

Doba cyklu je doba potřebná k dokončení otevření nebo zavření.

Pro nouzové vypnutí může být nutný rychlý pohyb, ale nadměrná rychlost může způsobit tlakový ráz. U velkých potrubí a vysokých průtoků může být preferován pomalejší pohyb.

Pracovní cyklus

Pracovní cyklus popisuje, jak často může elektrický pohon pracovat bez přehřátí.

Pohon navržený pro příležitostný pohyb by neměl být používán v procesu vyžadujícím nepřetržité cyklování.

Ochrana životního prostředí

Pohon by měl být vhodný pro prach, vlhkost, venkovní expozici a chemické výpary přítomné v místě instalace.

Jak vybrat správný automatický kulový ventil

Identifikujte médium procesu

Potvrďte název média, chemickou koncentraci, viskozitu, provozní teplotu a obsah částic.

Zjistěte, zda kapalina může krystalizovat, polymerovat nebo zanechávat usazeniny uvnitř ventilu.

Určete požadovanou funkci

Automatický kulový ventil může být vyžadován pro izolaci on-off, nouzové vypnutí, dávkový přenos, regulaci průtoku, ovládání nádrže nebo vícecestné přepínání.

Požadovaná funkce určuje provedení portu, typ pohonu a ovládací příslušenství.

Vyberte strukturu ventilu

Konstrukce s plným portem je vhodná tam, kde je důležitý vysoký průtok a nízká tlaková ztráta.

Funkční třídílný nebo spojovací design může být užitečný tam, kde se očekává pravidelné čištění nebo výměna sedadla.

Třícestná struktura by měla být zvolena, pokud proces vyžaduje přesměrování toku, míchání nebo přepínání.

Vyberte aktuátor

Pneumatické ovládání je praktické pro časté a rychlé ovládání. Elektrické ovládání je vhodné tam, kde není k dispozici stlačený vzduch. Při neobvykle vysokém točivém momentu lze uvažovat o hydraulickém ovládání.

Vypočítejte požadovaný točivý moment

Pohon by měl být dimenzován podle maximálního momentu ventilu za skutečných provozních podmínek. Měla by být poskytnuta přiměřená rezerva pro změny teploty, stárnutí a usazeniny.

Potvrďte požadavky na kontrolu a zpětnou vazbu

Specifikujte požadavky na řídicí napětí, typ signálu, zpětnou vazbu koncového spínače, plynulou zpětnou vazbu polohy a ruční ovládání.

Vyberte pozici zabezpečenou proti selhání

Vyberte si poruchu uzavřenou, otevřenou nebo poruchu na místě podle ochrany zařízení, bezpečnosti procesu a environmentálního rizika.

Ningbo Baodi Plastic Valve Co., Ltd. nabízí širokou škálu průmyslových plastových trubek, armatur a ventilů. Toto pokrytí produktů pomáhá uživatelům koordinovat standardy připojení, jmenovité tlaky a kompatibilitu materiálů v rámci termoplastického potrubního systému.

Pokyny pro instalaci a uvedení do provozu

Zkontrolujte ventil a pohon

Před instalací zkontrolujte ventil, pohon, montážní konzolu a spojku. Ujistěte se, že se kulička hladce otáčí po celé své dráze.

Zkontrolujte materiál ventilu, velikost připojení, typ pohonu, napájení a bezpečnostní uspořádání.

Vyčistěte a vyrovnejte potrubí

Vyčistěte potrubí, abyste odstranili písek, plastové úlomky, zbytky po svařování a přebytečný těsnicí materiál. Cizí částice mohou poškodit povrch koule a sedla ventilů.

Potrubí by mělo být správně vyrovnáno. Ventil se nesmí používat k vytahování nesprávně zarovnaných trubek do správné polohy, protože vnější napětí může zvýšit krouticí moment a deformovat termoplastové těleso.

Připojte napájecí zdroj

Pro pneumatické systémy používejte čistý a suchý stlačený vzduch o předepsaném tlaku.

U elektrických servomotorů ověřte napětí, zapojení, uzemnění a ochranu životního prostředí.

Vyzkoušejte provozní směr

Ujistěte se, že příkaz k otevření skutečně ventil otevírá a že příkaz k zavírání jej otáčí směrem k uzavřené poloze.

U třícestného automatického kulového ventilu otestujte každou polohu pohonu a ověřte odpovídající trasu průtoku.

Kalibrace zpětné vazby polohy

Seřiďte otevřené a zavřené koncové spínače a ověřte, že řídicí systém dostává správnou zpětnou vazbu.

Před uvedením ventilu do provozu by měla být také otestována funkce zabezpečení proti selhání a ruční ovládání.

Běžná údržba a odstraňování problémů

Ventil se neotevírá ani nezavírá

Možné příčiny: Nedostatečný elektrický výkon, nízký tlak vzduchu, neadekvátní krouticí moment ovladače, otékání sedla, usazeniny kolem koule, poškozená spojka nebo nesprávný řídicí signál.

Ventil se zastaví před dosažením polohy

Možné příčiny: Nesprávné nastavení limitu, ochrana proti přetížení pohonu, nadměrný diferenční tlak, tření vřetene nebo vnitřní zablokování ventilu.

Vnitřní netěsnost

Možné příčiny: Poškozená sedla, poškrábaná koule, zachycené částice, neúplné uzavření nebo deformace těla ventilu způsobená namáháním potrubí.

Nesprávná zpětná vazba polohy

Možné příčiny: Uvolněný koncový spínač, pohyb spojky, nesprávná kalibrace nebo poškozený modul zpětné vazby.

Přehřátí elektrického pohonu

Elektrický actuator may overheat if its operating frequency exceeds the permitted duty cycle or if the valve requires more torque than expected.

Únik vzduchu z pneumatického pohonu

Pneumatický pohon může spotřebovávat nadměrné množství vzduchu, pokud jsou poškozena vnitřní těsnění, připojení hadic nebo ovládací příslušenství.

Ningbo Baodi Plastic Valve Co., Ltd. sloužila desítkám tisíc podniků na domácích i mezinárodních trzích. Zkušenosti z praxe ukazují, že mnoho problémů s automatickými ventily je důsledkem nesprávného dimenzování pohonu, nevhodných materiálů nebo namáhání při instalaci spíše než ze samotné základní konstrukce ventilu.

Typické aplikace automatického kulového ventilu

Dávkování a přenos chemikálií

Ventil může automaticky řídit kyseliny, louhy a čisticí chemikálie. Kompatibilita materiálu a bezpečná poloha jsou klíčovými faktory výběru.

Úprava vody

Automatické kulové kohouty se používají při filtraci, přidávání chemikálií, zpětném proplachování a izolaci zařízení.

Plnění a vypouštění nádrže

Ventil může reagovat na signály vysoké a nízké úrovně pro řízení vstupu a vypouštění kapaliny.

Řídicí systémy čerpadel

Automatický kulový ventil lze propojit s logikou spuštění a zastavení čerpadla, aby se zabránilo provozu při nesprávné poloze ventilu.

Automatizované procesní zařízení

Ventil lze instalovat na filtry, směšovače, dávkovací jednotky a upravené systémy pro dálkové spínání a blokování procesů.

Vícesměrné přepínání toku

Třícestný automatický kulový ventil může vést kapalinu mezi nádržemi, zpracovatelským zařízením nebo větvemi potrubí bez nutnosti ruční výměny potrubí.

Často kladené otázky o automatickém kulovém ventilu

Potřebuje automatický kulový ventil elektřinu?

Elektrický Automatic Ball Valve requires electrical power. A pneumatic valve mainly uses compressed air, although its solenoid valve and feedback devices may also require electricity.

Může automatický kulový ventil regulovat průtok?

Může zajistit omezenou regulaci průtoku, ale dlouhodobý provoz u malých otvorů může způsobit hluk, erozi, kavitaci a opotřebení sedla ventilu.

Co se stane při výpadku napájení?

Ventil se může zavřít, otevřít nebo zůstat ve své poslední poloze v závislosti na pohonu a bezpečnostní konstrukci.

Jak rychle funguje automatický kulový ventil?

Provozní doba závisí na velikosti ventilu, typu pohonu, tlaku vzduchu, rychlosti motoru a požadavku na krouticí moment.

Velmi rychlý provoz může způsobit tlakový ráz v dlouhých nebo vysokoprůtokových potrubích.

Lze ventil ovládat ručně?

Některé pohony obsahují ruční kolo nebo ruční ovládání. Automatické napájení nebo stlačený vzduch by měly být před ručním ovládáním odpojeny.

Proč se automatický kulový ventil zcela nezavře?

Mezi možné příčiny patří nedostatečný točivý moment, zachycené částice, nafouklá sedla ventilů, nesprávné nastavení mezí, pohyb spojky nebo problémy s řídicím signálem.

Jaký je rozdíl mezi elektrickým a pneumatickým provozem?

Elektrické ovládání nevyžaduje stlačený vzduch a je vhodné pro dálkové ovládání. Pneumatické ovládání je normálně rychlejší a usnadňuje bezpečný provoz s vratnou pružinou.

Dokáže automatický kulový ventil zvládnout korozivní chemikálie?

Dokáže si poradit s korozivními chemikáliemi, když tělo, koule, sedla, vřeteno a těsnění jsou kompatibilní s chemikálií, koncentrací, teplotou a tlakem.

Jak dlouho vydrží automatický kulový ventil?

Životnost závisí na médiu, tlaku, teplotě, provozní frekvenci, velikosti pohonu, materiálu sedla ventilu a podmínkách údržby.

Jaké informace jsou potřeba před výběrem?

Požadované informace zahrnují médium, chemickou koncentraci, teplotu, tlak, maximální diferenční tlak, průtok, velikost ventilu, materiál tělesa, materiál sedla, konstrukci portu, typ pohonu, řídicí signál, provozní dobu, pracovní cyklus, zpětnou vazbu polohy a požadavek na zabezpečení proti selhání.
