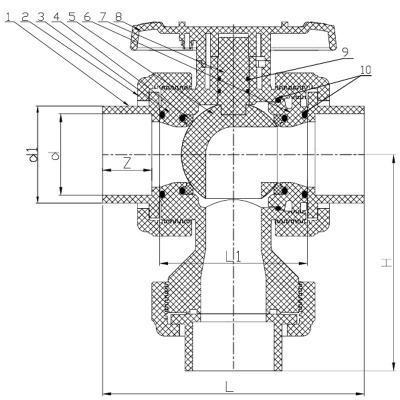

Třícestné kulové ventily (vertikální typ) kombinují dva typy proudění do jediného tělesa ventilu a nahrazují dva kulové ventily a tvarovku T, které by jinak vyžadovalo konvenční uspořádání, což činí potrubí kompaktnějším a snižuje náklady na materiál i instalační prostor.
Klíčové vlastnosti:
• Jediné tělo ventilu zvládá přesměrování, směšování nebo uzavírání, které by jinak vyžadovalo více ventilů a armatur, takže uspořádání potrubí je ekonomičtější a prostorově úspornější.
• K dispozici jsou různé konfigurace kulového vývrtu (L-port nebo T-port) pro splnění různých funkcí proudění, včetně přesměrování toku mezi dvěma výstupy nebo směšování toku ze dvou vstupů.
• Jmenovitý PN10, s plnou vakuovou schopností, rozšiřuje vhodnost ventilu pro podtlakové systémy.
• Vertikální orientace umísťuje třetí port na horní nebo spodní část potrubí, což je vhodné pro instalace s omezeným bočním prostorem kolem potrubí.
Spojením funkcí do jediného tělesa tento ventil snižuje počet spojů v systému, což snižuje potenciální místa úniku ve srovnání s ekvivalentním víceventilovým uspořádáním s více armaturami.
Typické aplikace zahrnují procesní linky vyžadující přesměrování nebo směšování toku, vzorkovací systémy, dávkovací operace a jakékoli instalace, kde úspora místa a zjednodušení uspořádání potrubí poskytuje skutečnou výhodu při instalaci nebo údržbě. Závody standardizované na třícestné ventily pro běžné odklonění nebo směšování mohou také zjednodušit inventář náhradních dílů ve srovnání se skladováním samostatných dvoucestných ventilů a T-kusů.
