Manuální membránový ventil

Domů / Produkty / Ruční ventil / Manuální membránový ventil / Přírubové membránové ventily

PŘEDCHOZÍ：Skutečné membránové ventily DALŠÍ：Žádný další článek

Díly a materiály
Rozměry a specifikace
Popis
Možnosti
Časté dotazy
Kontaktujte nás

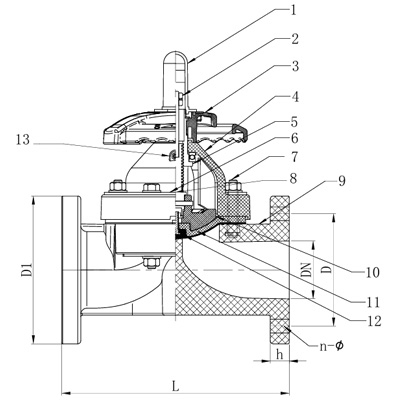

ŽÁDNÝ.	Díly	Materiály
1	Kryt měřidla	PC
2	Šroubovací matice	ocel, nerezová ocel
3	Ruční kolo	ABS, PPG
4	Kapota	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Rukáv	Litina s niklováním, slitina mědi
6	deska	Ocel potažená plastem, nerezová ocel
7	Závrtný šroub a matice	ocel, nerezová ocel
8	Stopka	ocel, nerezová ocel，copper alloy
9	Tělo	FRPP, PPH, UPVC, CPVC, PVDF
10	Kompresor	PVDF, CPVC, PVDF, CPVC, litina
11	Polštář	EPDM, FPM
12	Membrána	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Mazací vsuvka	DN80, 80-250 pouze použité, slitina mědi, nerezová ocel $ $

Referenční hodnota CV
100% plně otevřeno

DN			Hodnota CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Tabulka teploty %Tlaku

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tabulka rozměrů

DN	D1 (mm)			D (mm)			L (mm)				h (mm)	n			φ（mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

Přírubové membránové ventily jsou přesně zkonstruované ventily pro řízení průtoku určené pro aplikace s korozivními, ultračistými a kritickými kapalinami v chemickém zpracování, výrobě polovodičů, úpravě vody a farmaceutickém průmyslu. Tato řada ventilů, postavená na výrobních zkušenostech z roku 1979, kdy byl vyroben první plastový membránový ventil a certifikován ministerstvem chemického průmyslu v roce 1983, kombinuje desetiletí technického zdokonalování s moderní technologií těsnění.

Klíčové vlastnosti:
• Vysoce kvalitní materiály membrány a polštáře poskytují nízké tlakové namáhání a zajišťují spolehlivý dlouhodobý těsnicí výkon při opakovaném cyklování.
• Optimalizovaná konstrukce rozložení tlaku přes tělo ventilu snižuje uzavírací moment potřebný pro provoz, usnadňuje ovládání ventilu a snižuje opotřebení sestavy vřetene a víka.
• Přísná kontrola výrobních a montážních tolerancí zajišťuje stabilní a přesnou regulaci průtoku s konzistentním výkonem v celém rozsahu velikostí ventilů.
• Průtoková dráha ve stylu jezu, bez mrtvého úhlu, zabraňuje hromadění média a křížové kontaminaci, což je kritické pro vysoce čisté a hygienické procesní linky.
• Vynikající odolnost proti korozi na smáčených částech chrání před agresivními kyselinami, zásadami a chemickými médii.
• Žádná ucpávka znamená žádné opotřebení ucpávky, žádné únikové cesty související s ucpávkou a snížené požadavky na údržbu po dobu životnosti ventilu.

Tento ventil je k dispozici ve stylu přírubového připojení pro přímé šroubování na standardní potrubní příruby a vyhovuje hlavním procesním linkám, distribučním sběračům a aplikacím, kde je pro dlouhodobou integritu systému preferováno pevné, nerozebíratelné připojení. Materiály tělesa, směsi membrány a jmenovité tlaky lze nakonfigurovat tak, aby odpovídaly specifickým požadavkům na chemickou kompatibilitu a provozní teplotu.

Typické aplikace zahrnují chemické dávkovací systémy, čistírny odpadních vod, distribuci ultračisté vody, polovodičové mokré zpracování a linky pro přenos farmaceutických kapalin. Nemazaný uzavírací mechanismus na bázi membrány eliminuje riziko zadření nebo zadření běžné u kulových a kuželkových ventilů, což z něj činí spolehlivou volbu pro izolační a škrticí úkoly v korozivních médiích nebo médiích obsahujících částice.
