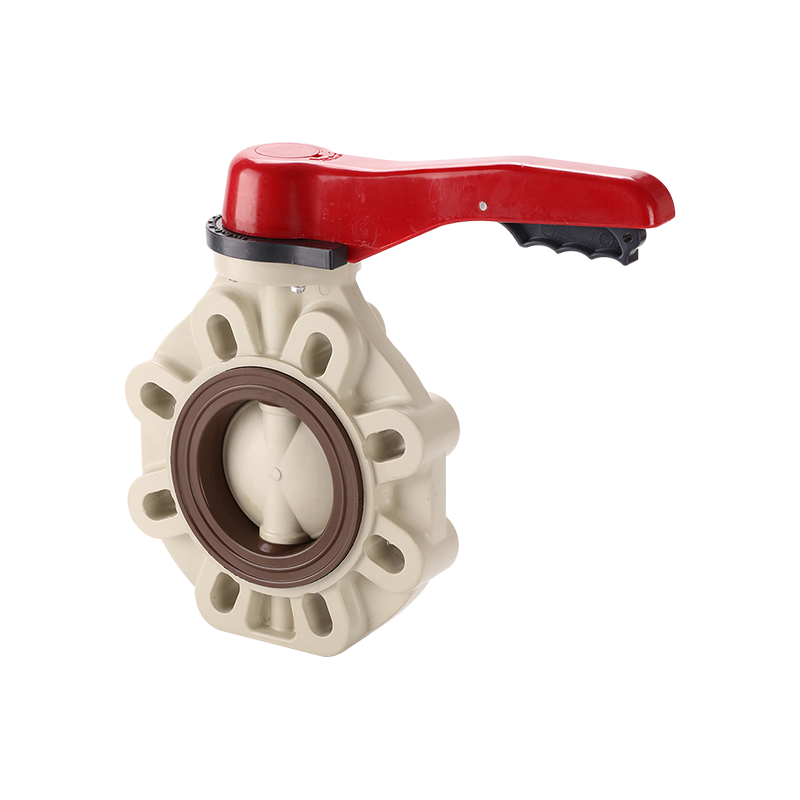

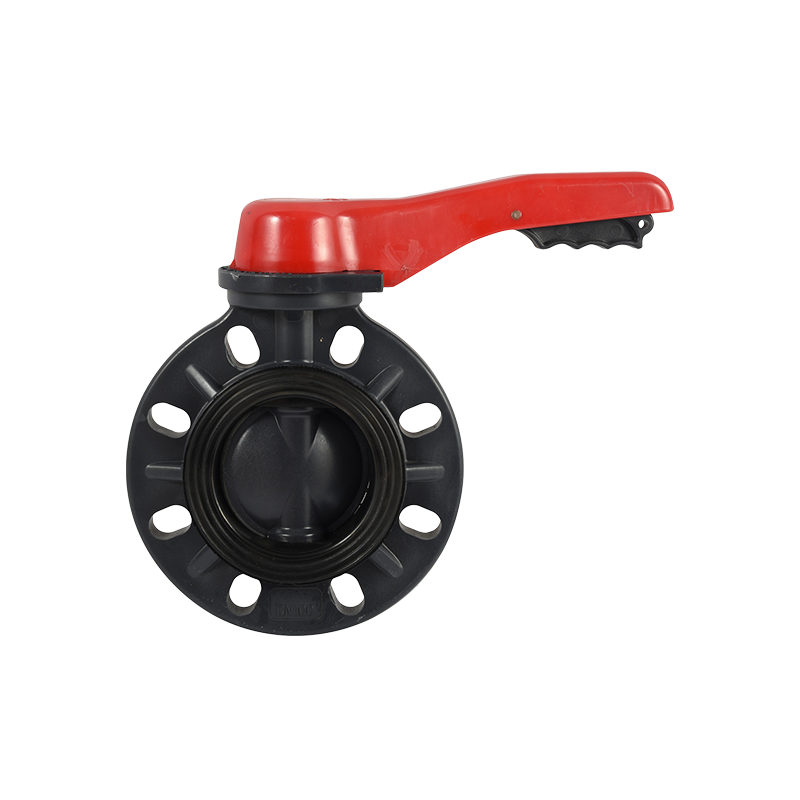

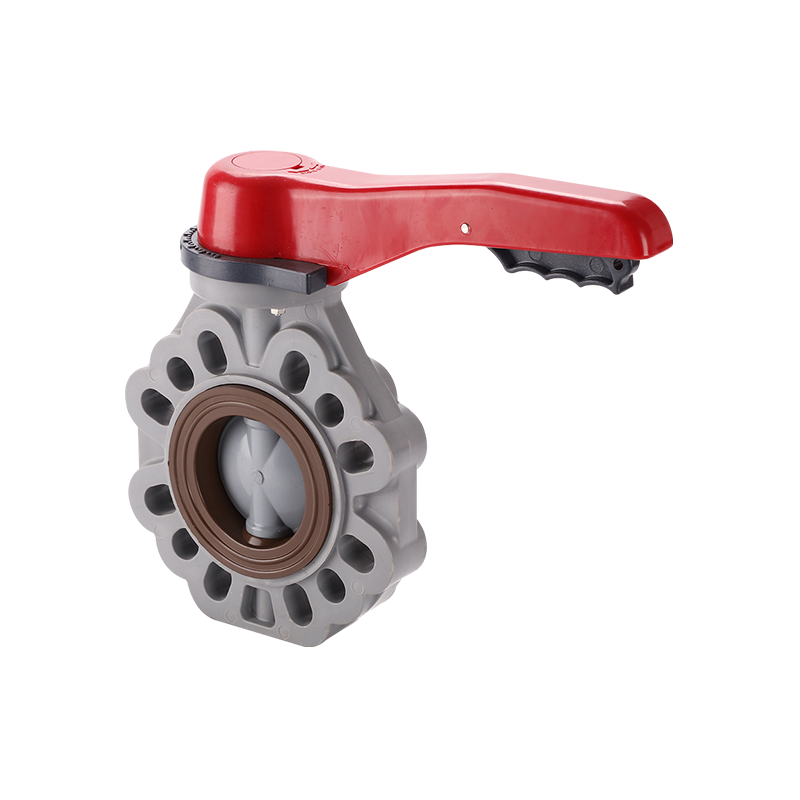

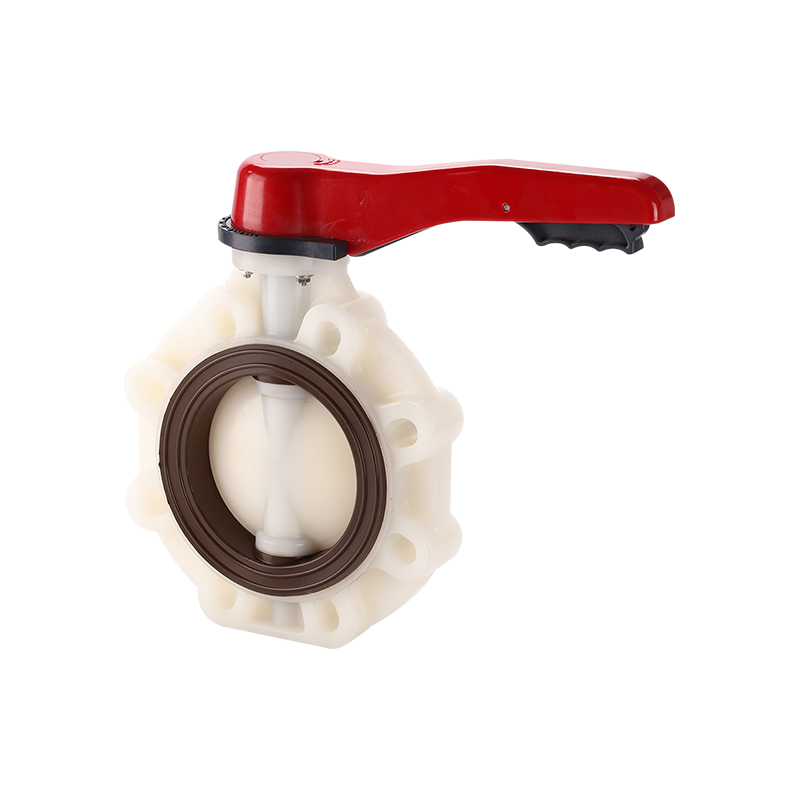

Klapky s pákovou rukojetí v této řadě jsou navrženy se zesíleným tělem a speciálně navrženým sedlem, aby poskytovaly spolehlivou čtvrtotáčkovou izolaci a škrticí výkon v obecných průmyslových a vodohospodářských aplikacích.
Klíčové vlastnosti:
• Speciálně navržené sedlo ventilu zlepšuje těsnicí výkon ve srovnání se standardní geometrií sedla škrticí klapky a snižuje úniky v uzavřené poloze.
• Zesílené tělo ventilu s výztužnými žebry a bez dutých částí je navrženo tak, aby minimalizovalo koncentraci napětí a zvýšilo pevnost konstrukce v náročných provozních podmínkách, jako jsou tlakové rázy, vibrace a mechanické zatížení.
• Konstrukce kotouče s kulovým profilem zlepšuje odolnost na rozhraní sedla a zároveň zlepšuje Cv (součinitel průtoku) ventilu a snižuje tlakovou ztrátu ve ventilu ve srovnání s ploššími profily kotouče.
• Rukojeť páky umožňuje rychlé, hmatatelné čtvrtotáčkové ovládání s indikací polohy, vhodné pro časté zapínání/vypínání a také pro základní škrcení.
Kombinace zesílené struktury těla a optimalizované geometrie disku umožňuje ventilu zachovat integritu těsnění a strukturální spolehlivost při opakovaném cyklování, což je zvláště důležité pro potrubí s větším průměrem, kde je větší namáhání těla a zatížení disku.
Typické aplikace zahrnují úpravny vody, systémy HVAC, obecné chemické procesní linky a průmyslové potrubí, kde se upřednostňuje lehký, korozivzdorný čtvrtotáčkový ventil před těžšími kovovými alternativami. Konfigurace rukojeti páky se dobře hodí pro menší a střední průměry, kde ruční čtvrtotáčkový provoz zůstává praktický bez obsluhy převodovky.
