Údržba a řízení rizik statických ručních ventilů v průmyslových systémech

Jaké jsou běžné typy ručních ventilů?

Ruční ventily jsou nejběžnějším typem ventilů v průmyslových řídicích systémech kapalin a jsou široce používány v ropném, chemickém, elektrickém průmyslu, metalurgii, úpravě vody, papírenském, farmaceutickém, potravinářském a dalších průmyslových odvětvích. Ruční ventily používají ruční ovládací rukojeti, ruční kola, řetězová kola a další mechanická zařízení k otevírání a zavírání nebo k nastavení průtoku média. Má jednoduchou konstrukci, snadno se používá, je ekonomický a spolehlivý a je nepostradatelnou součástí průmyslových potrubních systémů. Podle různých konstrukčních forem, pracovních principů a použitelných příležitostí lze ruční ventily rozdělit hlavně do následujících běžných typů:
Ruční šoupátko
Ruční šoupátko zajišťuje ovládání kapaliny zapínáním a vypínáním pohybem klínovitého nebo paralelního šoupátka nahoru a dolů. Kontaktní plocha mezi šoupátkem a sedlem ventilu je při otevírání a zavírání velká, což je vhodné pro příležitosti úplného otevření nebo úplného uzavření, ale není vhodné pro časté otevírání a zavírání nebo škrcení. Ruční šoupátko má výhody nízkého odporu vůči tekutinám, dobrého těsnícího výkonu, jednoduché konstrukce a dlouhé životnosti. Je široce používán v ropovodech, úpravě vody, systémech elektráren a dalších pracovních podmínkách s vysokými požadavky na těsnění.

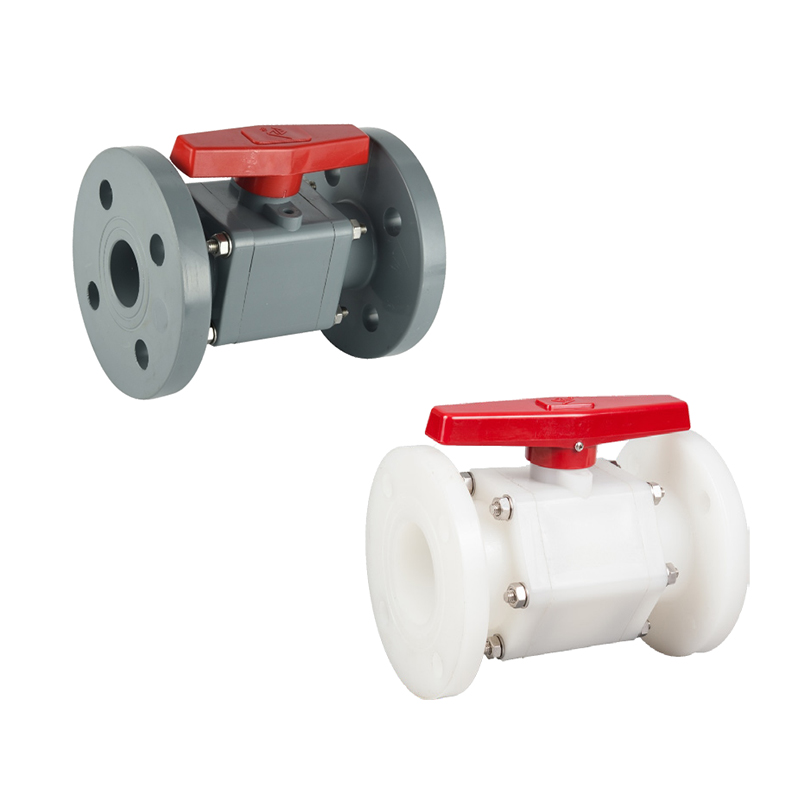

Ruční kulový ventil
Ruční kulový ventil využívá kouli k otáčení o 90° kolem osy ventilu k řízení průtoku média. Kulový ventil se rychle otevírá a zavírá, má malý provozní moment a má vynikající těsnicí výkon. Je zvláště vhodný pro systémy, které vyžadují rychlé otevírání a zavírání a častou obsluhu. Je vhodný pro čisté kapaliny, plyny a korozivní média. Je široce používán v petrochemickém, zemním plynu, farmaceutickém, papírenském a dalších průmyslových odvětvích. Jeho kompaktní konstrukce je zvláště vhodná pro instalaci v omezených prostorech.
Ruční uzavírací ventil
Ruční uzavírací ventil upravuje průtok pohybem kotouče ventilu ve svislém směru podél středové osy sedla ventilu. Ve srovnání s šoupátkem má uzavírací ventil lepší seřizovací výkon, ale odpor kapaliny je relativně velký. Uzavírací ventil je vhodný pro příležitosti, kde je vyžadována přesná regulace průtoku nebo tlaku, jako jsou zařízení kotlů, parní systémy, chemické procesy atd. Uzavírací ventil má jednoduchou konstrukci a snadno se udržuje a často se používá v malých a středně velkých potrubích.
Ruční klapka
Ruční škrticí klapka používá desku ventilu ve tvaru kotouče k otáčení kolem osy ventilu k otevírání a zavírání kanálu média. Má kompaktní konstrukci, nízkou hmotnost a nízkou cenu a je zvláště vhodný pro ovládání ventilů s velkým průměrem. Běžně se používá při úpravě vody, klimatizačních systémech, protipožárních potrubích, potravinářském a nápojovém průmyslu. Přestože těsnicí výkon není tak dobrý jako u kulových kohoutů a šoupátek, má zjevné výhody v případech citlivých na prostor a hmotnost. Vylepšené produkty, jako jsou obousměrná těsnění a excentrické škrticí klapky, mohou účinně rozšířit rozsah použití.
Ruční zásuvný ventil
Otevírací a uzavírací část ručního kuželkového ventilu jsou kuželové nebo válcové kuželky, které se otevírají a zavírají otáčením. Jeho průtokový kanál je obvykle přímý s nízkým odporem kapaliny. Konstrukce je jednoduchá a vhodná pro časté otevírání a zavírání. Je široce používán při těžbě ropných polí, přepravě plynu, městských potrubních sítích a dalších oblastech. Vzhledem k tomu, že kuželkové ventily jsou náchylné k opotřebení, moderní kuželkové ventily často používají mazání nebo měkké těsnící struktury ke zlepšení životnosti a těsnícího výkonu.

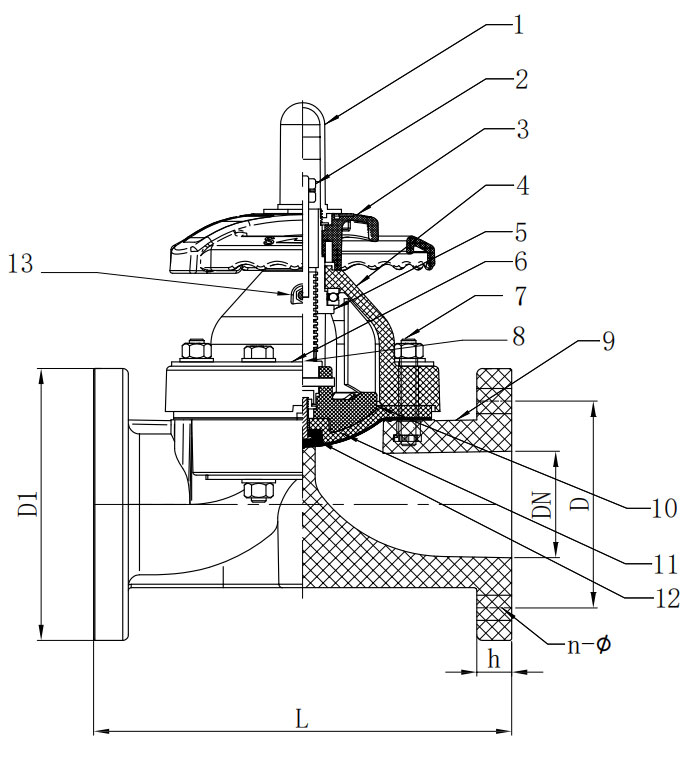

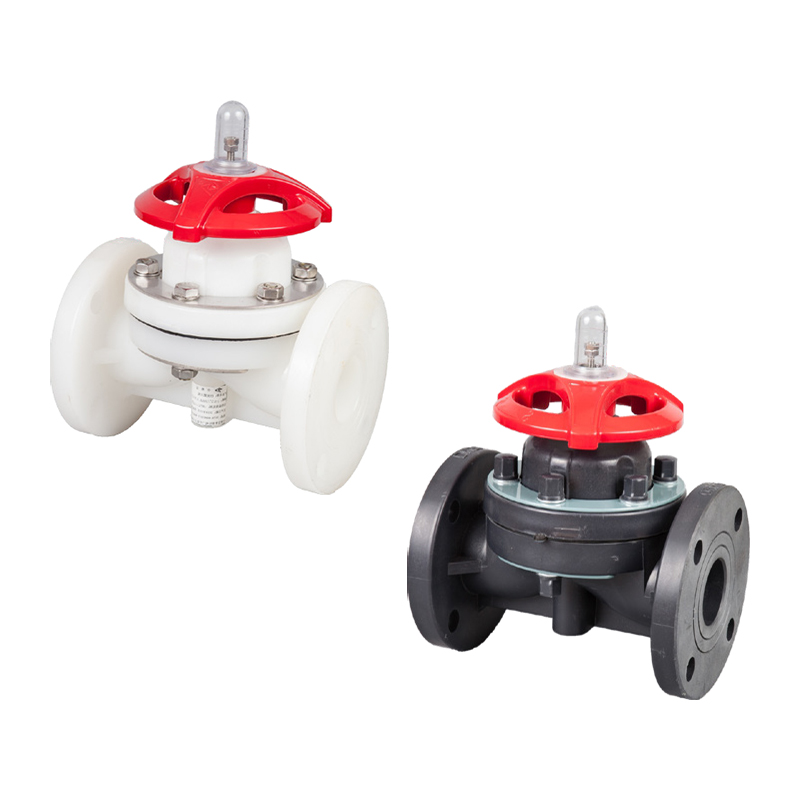

Manuální membránový ventil
The manuální membránový ventil používá jako otevírací a uzavírací část pružnou membránu, která je vhodná pro ovládání potrubních systémů obsahujících pevné částice, korozivní média nebo viskózní kapaliny. Jeho největší výhodou je, že není v kontaktu s médiem žádná kovová část, což zabraňuje korozi a problémům se znečištěním. Je vhodný pro vysoce čisté procesní toky, jako jsou léčiva, potraviny a biochemikálie, a je široce používán v systémech CIP/SIP. Díky své speciální struktuře je vhodné membránu opravit a vyměnit.

Ruční jehlový ventil
Jehlový ventil používá štíhlé kónické jádro ventilu pro přesné řízení malých průtoků. Používá se hlavně při vysoce přesné regulaci kapalin, jako jsou přístrojové systémy, vzorkovací systémy, hydraulické nebo pneumatické řídicí obvody. Kompaktní konstrukce, vysoká přesnost regulace, široce používaná ve vědeckém výzkumu, laboratořích a vysokotlakých plynových zařízeních.
Ruční zpětný ventil
Přestože zpětné ventily obvykle fungují automaticky, některé systémy používají zpětné ventily s manuálními funkcemi. Používá se k zabránění zpětnému toku média a umožnění ručního zásahu za zvláštních okolností. Běžně se používá při vysoce bezpečnostních příležitostech, jako jsou vysokotlaké kotle, čerpací stanice, chemické skladovací nádrže atd.

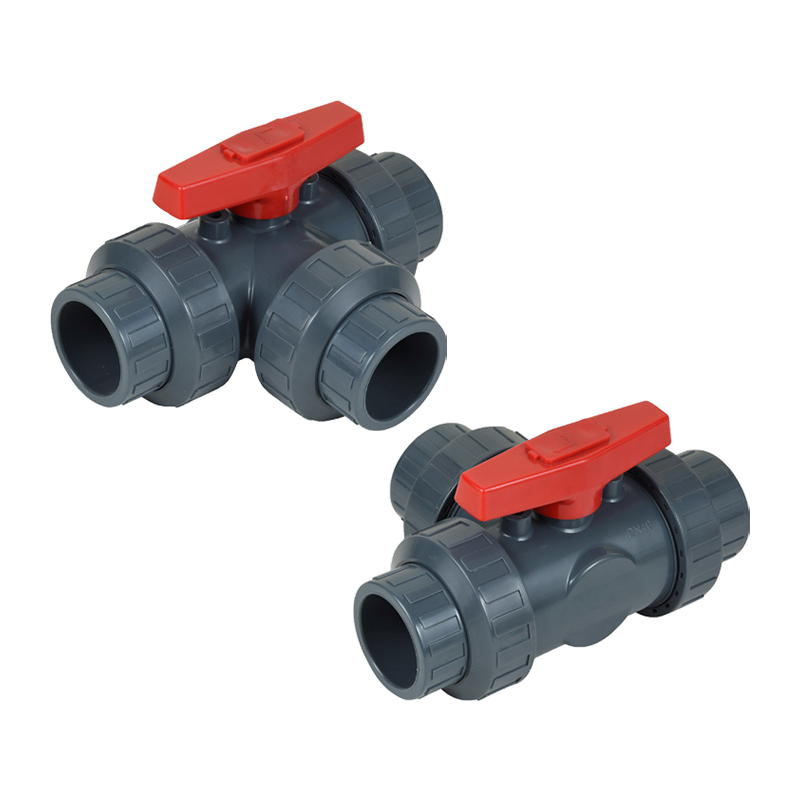

Ruční třícestný ventil
Třícestné ruční ventily lze rozdělit na konstrukce „T-typ“ a „L-typ“, vhodné pro změnu směru kapaliny nebo realizaci vícekanálového přepínání. Většinou se používá ve směšovacích, odbočovacích nebo obtokových systémech a je široce používán v HVAC, zpracování potravin a přepínání potrubí. Flexibilní provoz, rozmanitá struktura, lze kombinovat s kulovými ventily, kuželovými ventily a jinými formami designu.

Jaký je rozdíl mezi ručními kulovými ventily a ručními šoupátky ve struktuře a způsobu těsnění?

Ruční kulové ventily a ruční šoupátka jsou dva běžné potrubní uzavírací ventily, široce používané v průmyslových systémech, jako je ropa, chemikálie, metalurgie, elektrická energie a stavebnictví. Přestože oba z hlediska funkce hrají roli otevírání a zavírání kapalin a uzavírání průchodů, existují podstatné rozdíly v jejich konstrukčním provedení, principu těsnění, výkonu a použitelných scénářích.
Konstrukční konstrukční rozdíly
Strukturální jádro ručního kulového ventilu je dutá koule, která ovládá zapínání a vypínání média otáčením koule. Koule je obvykle pevná kovová koule s otvorem, která je osově spojena s dříkem ventilu. Kulový ventil má obvykle čtvrtotáčkovou konstrukci a stačí jej otočit o 90°, aby se přepnul z plně otevřeného na plně zavřený. Konstrukce těla ventilu je většinou dvoudílná nebo třídílná, což je výhodné pro údržbu a výměnu vnitřních částí. Povrch koule je přesně opracován a spolupracuje s těsnícím sedlem a tvoří těsnící pár. Celková konstrukce je kompaktní a lehká, což se snadno instaluje v místech s omezeným prostorem.
Hlavní konstrukční prvky ručního šoupátka jsou klínová nebo paralelní šoupátka, která se otevírají a zavírají vertikálním zvednutím šoupátka nahoru a dolů. Vrata se zvedá a klesá podél spirálového pohybu dříku ventilu, obvykle víceotáčkové konstrukce, a proces otevírání a zavírání je relativně pomalý. Těleso šoupátka je obecně integrální odlitek s hlubokou vnitřní dutinou a velkými konstrukčními rozměry. Vzhledem k tomu, že šoupátko musí být zcela zvednuto do horní části dutiny ventilu, aby se plně otevřelo, má ruční šoupátko vyšší požadavky na prostor a provozní moment než kulový ventil.
Rozdíl v metodě těsnění
Ruční kulový ventil má strukturu čelního těsnění. Těsnící dvojice je tvořena kontaktem mezi povrchem koule a těsnícím sedlem, které je obvykle vyrobeno z polytetrafluorethylenu (PTFE), zesíleného polymeru, kovu nebo kompozitního materiálu. Kulička zůstává během rotace vždy v kontaktu s těsnicí plochou a účinného utěsnění je dosaženo prostřednictvím konstrukce plovoucí koule nebo pevné koule. Kulový kohout má vynikající těsnicí výkon a extrémně nízkou míru netěsnosti, což je zvláště vhodné pro pracovní podmínky s vysokými požadavky na nulovou netěsnost. Některé špičkové kulové ventily mají také dvoucestné těsnění a protipožární a antistatické konstrukce pro zvýšení bezpečnosti systému.
Ruční šoupátko má drátěnou těsnící strukturu. Těsnící dvojici tvoří okraje na obou stranách šoupátka a těsnicí plocha sedla ventilu. Těsnicí plocha je většinou vyrobena z kovových materiálů, jako je legovaná ocel, tvrdá slitina a stelit. Těsnění závisí na spolupráci středního tlaku a klínové utahovací síly šoupátka a těsnící účinek není tak dobrý jako u kulového kohoutu za podmínek nízkého tlaku. Díky silnému tření mezi šoupátkem a sedlem ventilu během procesu otevírání a zavírání se snadno opotřebovává a požadavky na přesnost zpracování a montáže jsou vysoké. Některá šoupátka používají elastická šoupátka nebo tlakové samotěsnící struktury ke zlepšení utěsnění, ale jejich celkový těsnící výkon je stále mírně horší než u kulových ventilů.
Rozdíly ve výkonu otevírání a zavírání
Ruční kulový ventil se rychle otevírá a zavírá, má nízký krouticí moment a snadno se ovládá. Jeho úhel otáčení je pouze 90°, což je vhodné pro systémy, které jsou často provozovány nebo vyžadují rychlé odpojení média. Během procesu otevírání a zavírání nedochází k žádnému tření a činnost je stabilní, což je zvláště vhodné pro příležitosti, které vyžadují nouzové vypnutí.
Ruční šoupátko se pomalu otevírá a zavírá a k dokončení celé operace je třeba několikrát otočit ručním kolem. Vzhledem k dlouhému pohybu šoupátka nahoru a dolů ve spojení s mechanickou ztrátou mechanismu přenosu závitu dříku ventilu je provozní proces časově náročný a pracný. Není vhodný pro časté otevírání a zavírání, ale má spolehlivé dlouhodobé těsnící schopnosti v potrubních systémech s velkým průměrem a nízkou frekvencí.
Rozdíly v rozsahu použití
Ruční kulový kohout je vhodný pro potrubní systémy, které vyžadují rychlé otevírání a zavírání, dobré utěsnění a nízký průtokový odpor. Je zvláště vhodný pro průmyslová odvětví s přísnou kontrolou úniků, jako je zemní plyn, rafinovaný olej, čisté chemikálie, léčiva a úprava vody. Má kompaktní konstrukci a flexibilní instalaci a je vhodný pro zařízení nebo odbočná potrubí s omezeným prostorem.
Ruční šoupátka jsou vhodná pro hlavní potrubí s velkým průměrem, nízkofrekvenčními provozy a malými změnami tlaku. Jsou široce používány v hlavních ventilových pozicích vodáren, topení, elektřiny, hutnictví a dalších systémů a jsou zvláště vhodné pro použití jako uzavírací zařízení. Jeho průtokový odpor je extrémně nízký a v plně otevřeném stavu nedochází téměř k žádnému poklesu tlaku, což je šetrnější k dálkovým přenosovým systémům.
Průtok a tlaková ztráta
Kanál uvnitř koule ručního kulového ventilu je často navržen jako celovrtaný. Médium nemá při průchodu ventilem téměř žádný průtokový odpor a nevzniká žádný zjevný pokles tlaku. Má malý dopad na účinnost systému a je vhodný pro procesní toky vyžadující efektivní přenos.
Ruční šoupátka mají také malý průtokový odpor v plně otevřeném stavu, ale jsou náchylné k turbulencím a vibracím při částečném nebo neúplném otevření. Ve srovnání s kulovými ventily jejich místní struktura pravděpodobněji způsobí střední erozi, která následně ovlivňuje životnost těsnící plochy.

Jak vybrat ruční ventily pro potravinářský nebo farmaceutický průmysl

V potravinářském a farmaceutickém průmyslu nesou ruční ventily pouze základní funkce otevírání, zavírání, regulace a řezání, ale souvisejí také s bezpečností výrobků, čistotou a dodržováním výrobních předpisů. Vzhledem k tomu, že tato průmyslová odvětví mají extrémně vysoké požadavky na hygienu, materiály a schopnosti zabraňovat znečištění, musí se výběr přísně řídit příslušnými průmyslovými normami a plně zohledňovat faktory, jako jsou charakteristiky média, průtok procesu, metody čištění a dezinfekce a materiály konstrukce ventilů.
Konstrukční provedení, které splňuje hygienické normy
Potravinářský a farmaceutický průmysl má extrémně vysoké požadavky na čistotu povrchů zařízení. Ruční ventily musí mít vlastnosti, jako jsou žádné mrtvé úhly, žádné zadržování a snadné čištění. Při výběru by měly být upřednostněny ventilové produkty, které splňují hygienické certifikace jako EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards) a FDA (American Food and Drug Administration). Dutina ventilu by měla mít konstrukci s plným otvorem, aby bylo zajištěno, že médium proudí hladce bez zadržování; vnitřní povrch by měl být elektrolyticky leštěný a drsnost by měla být řízena v rozsahu Ra ≤ 0,4 μm, aby se zabránilo ulpívání bakterií.
Výběr materiálů tělesa ventilu a materiálů těsnění
Výběr materiálu přímo ovlivňuje odolnost proti korozi, teplotní odolnost a biokompatibilitu ventilu. Potravinářský a farmaceutický průmysl doporučuje použití nerezové oceli 316L jako hlavního materiálu pro tělo ventilu kvůli její vynikající odolnosti proti korozi a svařitelnosti a její schopnosti odolávat prostředí kyselin, zásad a vysokoteplotní páry běžně používané v systémech CIP (Clean-in-Place) a SIP (Sterilize-in-Place). Těsnění by měla být vyrobena z potravinářského polytetrafluoretylenu (PTFE) s certifikací FDA, EPDM (ethylen-propylen-dien monomerní pryž) nebo FKM (fluorkaučuku) a dalších materiálů s dobrou chemickou odolností a tepelnou odolností, aby bylo zajištěno, že médium nebude kontaminováno.
Snadné čištění a sterilizace CIP/SIP
Při výrobě potravin a léků je potřeba potrubní systém pravidelně čistit na místě (CIP) a sterilizovat parou na místě (SIP). Konstrukce ventilu musí být kompatibilní s tímto typem čištění. Při výběru zvažte, zda má dutina ventilu funkci automatického vyprazdňování, zda lze dosáhnout čištění beze zbytků, zda má těsnění vysokou teplotní odolnost (≥150 °C) a zda ventil podporuje dobu sterilizačního cyklu (obecně se požaduje delší než 30 minut). Konstrukce třícestných ventilů, membránových ventilů a aseptických vzorkovacích ventilů byla optimalizována a jsou pro takové procesy vhodnější.
Preferované typy sanitárních ventilů, jako jsou membránové ventily a klapky
Membránové ventily jsou široce používány v místech s vysokými požadavky na čistotu, protože jejich média se dotýkají pouze vnitřní dutiny těla ventilu a materiálu membrány. Jeho struktura je jednoduchá a v dutině ventilu není žádná retenční plocha, což je zvláště vhodné pro dopravu vysoce viskózních, pevných částic nebo korozivních médií. Klapky mají vlastnosti kompaktní konstrukce, nízké hmotnosti a rychlého otevírání a zavírání. Často se používají v situacích nízkého tlaku nebo vysokého průtoku, zejména pro plnění, filtraci a přepravu. Sanitární klapky jsou obvykle vybaveny rychloupínacími svorkami, které lze snadno rozebrat, vyčistit a udržovat na místě a splňují specifikace GMP.
Způsob připojení by měl splňovat hygienické požadavky
Způsob připojení ručních ventilů přímo souvisí s výkonem sanitárního těsnění. Měly by být preferovány sanitární způsoby připojení, jako je typ svorky, typ svařování nebo typ příruby. Svorkové připojení lze rychle rozebrat a sestavit, vhodné pro zařízení, která se často čistí; spojení typu svařování má dobrou konstrukční pevnost a těsnění, vhodné pro příležitosti trvalé montáže; Připojení přírubového typu se většinou používá ve velkých systémech, ale musí být zvolena sanitární těsnící konstrukce příruby. Bez ohledu na metodu musí těsnicí povrch zachovat přesnost zpracování a povrchovou úpravu, aby se zabránilo mikrobiálnímu růstu.
Anti-mixing a dávková kontrola
Víceodrůdové a malosériové výrobní procesy v potravinářském a farmaceutickém průmyslu vyžadují vyšší spolehlivost spínání a těsnění ventilů. Struktury, jako jsou dvousedlové ventily nebo ventily proti směšování, by měly být zvoleny tak, aby se zabránilo křížové kontaminaci mezi šaržemi. Ventil by měl mít funkci kovového limitu polohování, aby se zabránilo zbytkům nebo smíchání v důsledku nesprávné funkce; zároveň by měl podporovat záznam parametrů procesu, aby byly splněny požadavky na sledovatelnost GMP.
Soulad s GMP a požadavky na validaci
Podle požadavků správné výrobní praxe (GMP) pro farmaceutickou výrobu by zařízení mělo mít dobrou ověřitelnost a konzistenci. Vybraný ruční ventil by měl mít ověřovací dokumenty, včetně certifikace materiálu, zprávy o zkoušce těsnicího materiálu, zprávy o tlakové zkoušce, certifikace drsnosti povrchu, instalační výkresy atd. Současně musí výrobce poskytnout podporu dokumentu IQ (potvrzení instalace)/OQ (potvrzení provozu)/PQ (potvrzení výkonu), aby splnil přezkoumání systému managementu kvality.
Hodnocení odolnosti proti korozi a životnosti
Běžná média v potravinářském průmyslu, jako jsou mléčné výrobky, džus, sójová omáčka a alkohol, mají určitou kyselost a zásaditost; ve farmaceutickém průmyslu, jako je etanol, peroxid vodíku a kyselé dezinfekční prostředky, jsou vysoce korozivní. Konstrukce ventilu musí být schopna odolávat dlouhodobé erozi čisticími a chemickými činidly při zajištění životnosti. Je to rec
